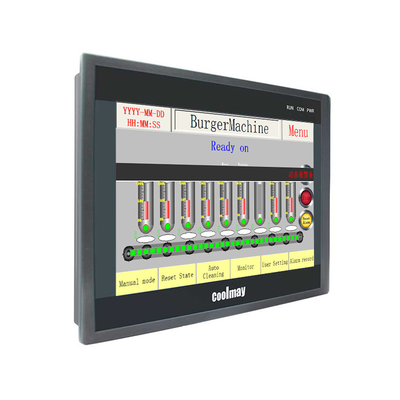

Dikey PLC HMI Panel RS Protokolü RS232 408MHz TFT Coolmay
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İşlemci | 32bit CPU 408MHz | Tip | 10" TFT |
|---|---|---|---|
| Boyut | 275*194*36mm | kesme boyutu | 262*180mm |
| Analog G/Ç | (opsiyonel) Maks. 16AI/8AO | YAP/Yap | Maks 30DI/30DO (maks 28MR) |
| Vurgulamak | Dikey PLC HMI Paneli,408MHz TFT PLC HMI Paneli,RS Protokolü Coolmay PLC HMI |
||
Ürün Açıklaması
275*194*36mm Dikey Ekran Entegre HMI PLC RS Protokolü RS232
Parametre:
|
Görüntülemek |
Boyut |
275*194*36mm |
|
kesme boyutu |
262*180mm |
|
|
Tip |
10" TFT |
|
|
Özellik |
60K renkli dirençli dokunmatik ekran, dikey ekranı destekler |
|
|
Hafıza |
Veri deposu |
64 MB |
|
ROM |
NOR Flaş 16MB |
|
|
İşlemci |
32bit CPU 408MHz |
|
|
G/Ç |
YAP/Yap |
Maks 30DI/30DO (maks 28MR) |
|
DI/DO seviyesi |
Giriş: Pasif NPN, genel terminal yalıtılmış Transistör çıkışı: Düşük seviyeli NPN, COM negatife bağlanır;Röle çıkışı: Normalde açık kuru kontak |
|
|
yazın ve yükleyin |
Röle MR/MOS tüpü, MOS tüpü: 2A/nokta, 4A/4 nokta COM, 5A/12 nokta COM;MR: 2A/nokta, 5A/12 nokta COM. |
|
|
Analog G/Ç (isteğe bağlı) |
Maks. 16AI/8AO |
|
|
AI türü (isteğe bağlı) |
Termokupl E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V / karışık |
|
|
AO tipi (isteğe bağlı) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ karışık/ -5~5V/ -10~10V (1 eksi voltaj için 2AO) |
|
|
Yüksek hızlı fonksiyon |
Yüksek hızlı sayma |
Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz, veya 2 ABZ 60KHz + 1 AB fazı 10 KHz |
|
Yüksek hızlı darbe |
8 kanal, Y0-Y3 100KHz, Y4-Y7 10KHz. Yüksek hızlı sayma + yüksek hızlı darbe < 480KHz |
|
|
Bağlantı |
HMI |
Type-B HMI indirme bağlantı noktası (USB nüfuz etme işlevi aracılığıyla PLC programını indirebilir), RS232 |
|
1 RS485 (varsayılan RS232'den değiştirildi) |
||
|
PLC |
1 Mini USB, 1 RS232 (program portu) |
|
|
1 RS485 veya 2 RS485 COM bağlantı noktası (biri varsayılan RS232 bağlantı noktasından değiştirilir) |
||
|
CAN (2.0A/B) bağlantı noktası, Ethernet bağlantı noktası, WIFI (varsayılan RS232 bağlantı noktasını kullanır) |
||
|
Yazılım |
HMI |
Coolmay mView HMI Programlama Yazılımı |
|
PLC |
Mitsubishi GX Developer 8.86 ve WORKS 2 ile uyumlu |
Avantaj:
◆Works 2/GX Developer8.86 ile uyumlu üst bilgisayar programlama yazılımı (Ladder diyagramını ve SFC dilini destekler, yapılandırılmış programlamayı/etiketleri desteklemez).
◆Güçlü, FX3G/FX3U/FX3S PLC ile uyumlu, yüksek işlem hızı.
◆Yüksek elektromanyetik girişimin endüstriyel ortamına daha hızlı ve daha uyarlanmış olan askeri seviye 32 bit CPU benimsenmiştir.
◆Özel şifreleme, yasa dışı okumayı iyice önleyin.8 bit şifreleme, şifre olarak 12345678, merdiven mantık programının okunmasını tamamen engelleyebilir.
◆Saat destekli, şarj edilebilir pil kabul edildi.
◆Varsayılan olarak 1 HMI indirme bağlantı noktası, 2 PLC programlama bağlantı noktası (RS232/MiniB USB bağlantı noktası veya Tip-C) ve bir USB bağlantı noktası.
◆PLC, 1 485 veya 2 485 (485 bağlantı noktalarından biri varsayılan 232 bağlantı noktasından değiştirilir)/CAN/ağ bağlantı noktası/WIFI (varsayılan bağlantı noktası 232'yi işgal edecektir) eklemek için isteğe bağlıdır;HMI varsayılan olarak 1 RS232, isteğe bağlı 1 RS485'tir.
◆Destek Mitsubishi programlama protokolü/MODBUS protokolü/RS protokolü/BD kartı protokolü, PLC ara bağlantısını ve harici cihazlarla iletişimi kolayca gerçekleştirin.
◆Yüksek hızlı sayma, geleneksel olarak tek fazlı 6 kanal 60KHz veya AB (Z) fazı 2 kanal 60KHz + AB fazı 1 kanal 10KHz.Yüksek hızlı darbe, geleneksel olarak 8 kanal: Y0-Y3, 100KHz'dir, Y4-Y7, 10KHz'dir.Yüksek hızlı sayma+ Yüksek hızlı darbe 480KHz'i aşamaz;hızlanma ve yavaşlama bağımsızdır.
Ağ iletişimi:
Güç açıldıktan sonra ağ otomatik olarak algılanır.Bir ağ yongası olduğunda, M8193=1, ağ hazırdır.
IP adresi tarafından kullanılan ilgili özel röleler, özel kayıtlar ve kayıtlar aşağıdaki gibidir:
|
İşlev açıklaması |
Ağ kullanımı |
Uyarılar |
|
Ağ hazırlığı |
M8193 |
|
|
Ağ adresini yaz |
M8197 |
|
|
MODBUS zaman aşımı |
M8062 |
|
|
IP adresi çakışması |
M8063 |
|
|
Mitsubishi işlevi ve MODBUS anahtar işareti |
D8395 |
|
|
ADPRW komutu sırasında ayarlayın |
D8397=3 |
|
|
yönlendirici adresi |
R23800 R23801 |
|
|
maske adresi |
R23802 R23803 |
|
|
Mac Adresi |
R23804~R23806 |
|
|
Yerel IP adresi |
R23807 R23808 |
|
|
Hedef IP adresi |
R23810 R23811 |
|
|
Liman |
R23812 |
Varsayılan 502 |
|
RD3A/WR3A komut döngü süreleri |
R23813 |
|
|
MODBUS zaman aşımı süresi |
R23814 |
|
|
Gönderilen paket sayısı |
R23815 |
|
|
Alınan paket sayısı |
R23816 |
|
M8193:=1 Bir ağ yongası olduğunu ve ağın hazır olduğunu gösterir
M8197:=1 Ağ adresini yazın ve otomatik olarak sıfırlayın.
M8062:=1 MODBUS zaman aşımını gösterir, MODBUS_TCP kullanılır.
M8063:=1 Bir IP adresi çakışmasını gösterir.
D8395: Mitsubishi işlevi ve MODBUS_TCP anahtarı
D8395=0:Mitsubishi işlevi
D8395=1: MODBUS_UDP bağımlı istasyonu
D8395=2: MODBUS_UDP ana istasyonu
D8395=3: MODBUS_TCP bağımlı istasyonu
D8395=4: MODBUS_TCP ana istasyonu
D8395=5: EtherNet/IP bağımlı (sunucu)
D8397: ADPRW komutu için MODBUS_TCP kullanılırken, D8397'nin 3'e ayarlanması gerekir.
R23800 ve 23801, yönlendirici adresleridir.Varsayılan 192.168.1.1'dir.Yani, R23800=0XC0A8, R23801=0X0101.
R23802 ve 23803 maske adresleridir ve varsayılan değer 0 .0'dır.0 .0.Yani, R23802=0, R23803=0.
R23804~23806, sistem tarafından oluşturulan ve temelde tekrarlanmayan MAC adresleridir.Ayrıca ayarlanabilir.Not: Aynı ağdaki MAC adresi tekrarlanamaz, aksi takdirde anormal iletişime neden olur.
R23807 ve R23808, bu makinenin IP adresleridir.Varsayılan 192.168.1.1'dir.1.250, yani R23807=0XC0A8, R23808=0X01FA.
R23810 ve R23811, MODBUS hedef IP'sidir,
R23812 bağlantı noktası varsayılanı 502
R23813 varsayılan=100 (döngü sayısı), bu, WR3A ve RD3A sıra yürütmesi arasındaki aralık süresidir.
R23814 varsayılan = 20 (200ms), MODBUS zaman aşımı süresi ayarıdır, yalnızca iki kez yeniden deneyin, her seferinde = (R23814*5)ms.
R23815, gönderilen MODBUS paketlerinin sayısıdır.
R23816, alınan MODBUS paketlerinin sayısıdır.
