4.3'' TFT İnsan Makine Arayüzü PLC 4 - 6W 60K Renkli Rezistif Dokunmatik Ekran
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xBoyut | 134*102*34mm | Veri deposu | 64 MB |
---|---|---|---|
G/Ç | Maks. 12DI/12DO | Varsayılan Programlama Bağlantı Noktası | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu |
Güç tüketimi | 4-6W | Çözünürlük (piksel) | 480*272 |
Vurgulamak | TFT İnsan Makine Arayüzü PLC,Dirençli Dokunmatik İnsan Makine Arayüzü PLC,12DI 12DO İnsan Makine Arayüzü PLC |

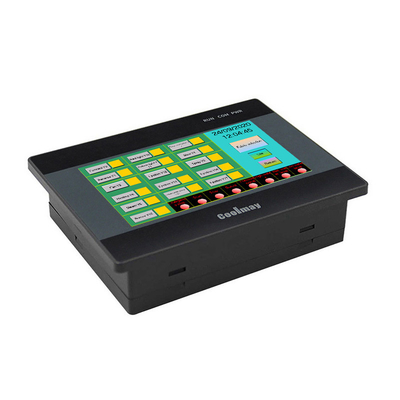

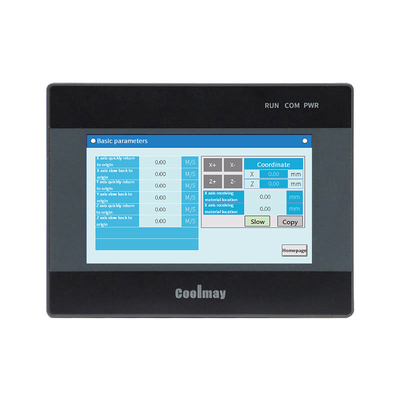

4.3“TFT İnsan Makine Arayüzü Plc 4-6W 60K Renkli Rezistif Dokunmatik Ekran
QM3G-43FH'nin ürün özellikleri:
Görüntülemek | Boyut | 134*102*34mm |
kesme boyutu | 120*94mm | |
Güç tüketimi | 4-6W | |
Özellik | 60K renkli dirençli dokunmatik ekran, dikey ekranı destekler | |
Hafıza | Veri deposu | 64 MB |
ROM | VEYA Flaş 8MB | |
İşlemci | 32bit CPU 408MHz | |
G/Ç | YAP/Yap | Maks. 12DI/12DO |
DI/DO seviyesi |
Giriş: Pasif NPN, genel terminal yalıtılmış Transistör çıkışı: Düşük seviye NPN, COM negatife bağlanır;Röle çıkışı: Normalde açık kuru kontak |
|
yazın |
Röle MR veya MOS (Röle çıkışı: maksimum yük 5A/ MOS çıkışı: maksimum yük 2A) |
|
Analog G/Ç (isteğe bağlı) |
Maks 4AI/2AO | |
AI türü (isteğe bağlı) |
Termokupl E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ karışık |
|
AO tipi (isteğe bağlı) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ karışık | |
Yüksek hızişlev | Yüksek hızlı sayma |
Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz, veya 2 ABZ 60KHz + 1 AB fazı 10 KHz |
Yüksek hızlı darbe |
8 kanal, Y0-Y3 100KHz, Y4-Y7 10KHz. Yüksek hızlı sayma + yüksek hızlı darbe < 480KHz |
|
Bağ | HMI | Type-C HMI indirme bağlantı noktası (USB nüfuz etme işlevi aracılığıyla PLC programını indirebilir), RS232 bağlantı noktası |
/ | ||
PLC | 1 TYPE-C, 1 RS232 (program portu) | |
1 Rs485 veya 2 Rs485 COM bağlantı noktası (biri varsayılan RS232 bağlantı noktasından değiştirilir); 1 WIFI (varsayılan RS232 portunu işgal et) |
||
Yazılım | HMI | Coolmay mView HMI Programlama Yazılımı |
PLC | Mitsubishi GX Developer 8.86 ile uyumlu veİŞLER 2 |
1.PLC transistör ve röle kullanma önlemleri
PLC çıkışı ortak bir katot çıkışıdır, teorik değer 1A'dır, gerçek kullanım 500mA'dan azdır, COM kablolaması negatiftir, lütfen 24V voltaj kullanın, anahtar olarak kullanıldığında voltaj çıkışı yoktur.Harici bir röle ise, rölenin harici bir güç kaynağına ihtiyacı vardır.
Rölenin kontak ömrü vardır, teorik değeri 30W katıdır ve harici yükün teorik değeri 5A'yı geçmez.Sıklıkla, tam yük akımı hizmet ömrünü etkileyebilir ve voltaj çıkışı olmaz.
2.Coolmay PLC çıkış tipi seçiminde alınacak önlemler
MT: transistör çıkışını, MR: röle çıkışını ve MRT: röle transistör karma çıkışını gösterir.
Transistör çıkışı ve röle çıkışı arasındaki temel farklar şunlardır:
(1) Akım yükündeki fark.Şu anda maksimum akım yükü 500MA olan bir transistör kullanıyoruz ve rölenin maksimum akım yükü 5A'dır (EX2N(S)/DX2N(S) serisi PLC'nin maksimum röle akımı 3A'dır);
(2) Çıkış gücü: Transistör yalnızca DC24V güç kaynağına bağlanabilir ve röle DC24V ve AC220V güç kaynağına bağlanabilir;
(3)Fonksiyonel özellikler: Bir step motoru sürmek için bir darbe göndermeniz gerekiyorsa, transistör çıkışını veya karışık çıkışı kullanmalısınız.Ayrıca çıkış anahtarı aktif ise transistör çıkışı kullanılması tavsiye edilir;
(4) Hem röle hem de transistör mevcutsa, transistörün kontak ömrü sınırı olmadığı ve akım sınırı aşmadığı sürece ömrü röleden daha uzun olacağı için bir transistör çıkışı kullanılması önerilir.
RFQ:
S: Kargo garantisi veriyor musunuz?
Evet, tüm mallar için garanti veriyoruz.
S: Coolmay teknik destek sağlayabilir mi?
C: 12 yıldan fazla bir süredir bu alandayız.Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin; sorunu çözmenize yardımcı olmak için mühendislerimizden önerilerde bulunacağız.
A: çok sayıda depomuz var.Hızlı teslimatı sağlamak için depoda çok miktarda mal bulundurun.
C: Özel siparişinize bağlı olarak size her ürün için küçük bir sipariş miktarı sağlıyoruz!
