275*194*36mm HMI İnsan Makine Arayüzü RS232 RS485 İletişim Portu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xBoyut | 275*194*36 | Kesme Boyutu | 262*180mm |
---|---|---|---|
Ekran Boyutu | 222*125mm | Ağırlık (kg) | 0.7 |
Görüntülemek | 10.0” TFT | Çözünürlük | 1024*600 |
Vurgulamak | 1024*600 HMI İnsan Makine Arayüzü,RS485 Bağlantı Noktası HMI İnsan Makine Arayüzü,10.1'' TFT HMI İnsan Makine Arayüzü |

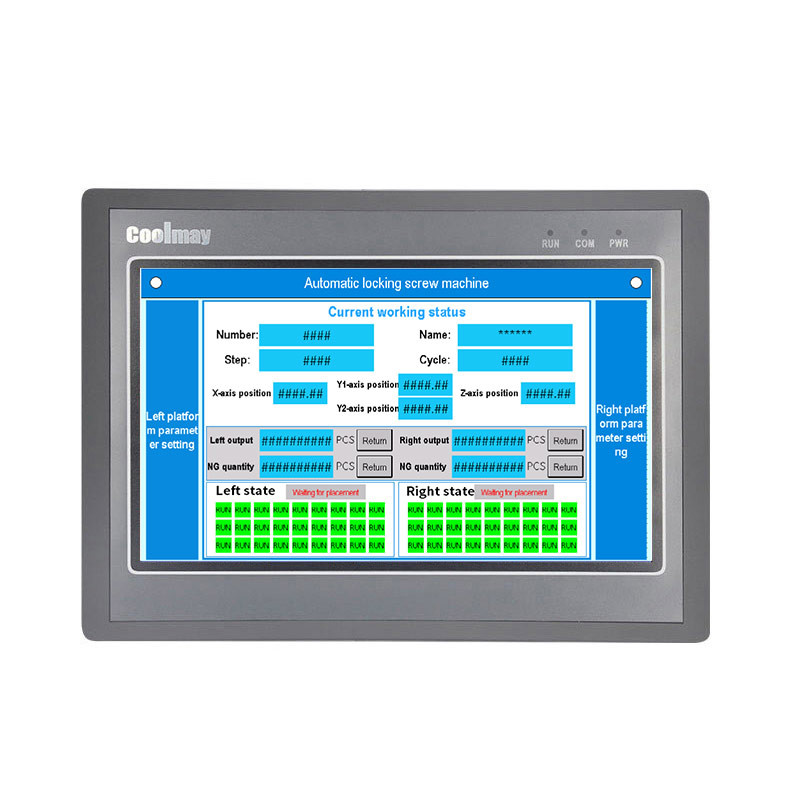

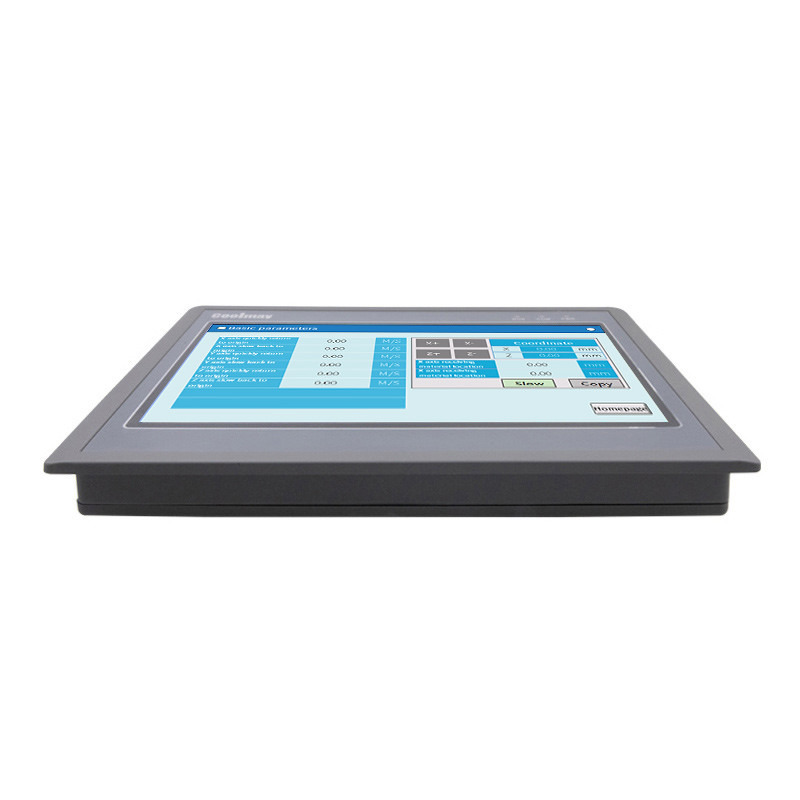

275*194*36mm Hmi İnsan Makine Arayüzü RS232 RS485 Haberleşme Bağlantı Noktası B Tipi 4 Telli Dirençli Panel
İnsan-Makine Arayüzü (HMI), programlanabilir mantık denetleyicileri (PLC), frekans dönüştürücüler, DC hız regülatörleri ve sayaçlar gibi endüstriyel kontrol ekipmanlarını birbirine bağlar.İnsanlar ve makineler arasındaki bilgi etkileşimini gerçekleştirmek için bir giriş birimi (dokunmatik yüzey, fare vb.) aracılığıyla çalışma parametrelerini yazmak veya çalışma komutlarını girmek için ekranı kullanan dijital bir cihazdır.İki bölümden oluşur: donanım ve yazılım.
ÜRÜN AÇIKLAMASI
Dokunmatik ekranın ana özellikleri:
Boyut 275*194*36mm
Kesme boyutu 262*180mm
Ekran boyutu 222*125mm
Ağırlık(kg) 0.7
Ekran: 10.1” TFT
Çözünürlük (piksel): 1024*600
Parlaklık: 300cd/m²
Kontrast oranı: 400:1
Arka ışık: LED
Arka ışık süresi: 60.000 saat
Ekran rengi: 65536 gerçek renk
Dokunma tipi: 4 telli dirençli panel
ROM: NOR Flash 16MB(Sistem alanının C Diski)+SD NAND 128MB(Disk D)
Bellek: 64MB
İşlemci: 32bit İşlemci 408MHz
SD kart: Dahili SD kart (geçmiş verileri depolamak için kullanılır)
USB bağlantı noktası: USB 2.0×1 (USB bağlantı noktası , programları güncellemek ve geçmiş verileri yüklemek ve indirmek için kullanılabilir; aynı anda Type-C/Type-B indirme arayüzü ile kullanılamaz)
İndirme bağlantı noktası: Type-B
Ethernet bağlantı noktası: İsteğe bağlı
COM bağlantı noktası: 1 RS232 ve 1 RS485
Protokol: MODBUS, serbest bağlantı noktası ve ortak PLC iletişim Protokolünü destekler
Ses: İsteğe bağlı
Takvim: Evet
Giriş Voltajı: DC12~24±10%V olarak varsayılan
Tüketim: 280mA*24V
Koruma Sınıfı: IP65 (ön panel)
Sıcaklık: Ortam ortamı: 0~50℃ |Depolama ortamı: -20~70℃
Nem: %20~%90 Bağıl Nem
Sertifikasyon: CE
Yazılım: CoolMay HMI programlama yazılımı
Özellikler | Yüksek hassasiyet/güvenilirlik dirençli dokunmatik panel |
Çeşitli statik görüntü formatlarını ve GIF animasyonlarını destekleyin | |
Windows tarafından sağlanan tüm yazı tiplerini destekleyin. | |
6000 TFT gerçek renkli ekran
|
|
Geçmiş verileri depolayabilen bir SD kart ile donatılmıştır | |
Dikey olarak görüntülenebilir
|
|
MT6037i duvara monte edilebilir
|
|
Birden fazla protokolü destekleyen bir RS232 ve RS485 iletişim portu ile birlikte gelir |
Hizmet avantajları
Sertifikasyon
Coolmay, ISO9001 kalite yönetim sistemi sertifikasını ve ulusal yüksek teknoloji kurumsal sertifikasını geçti.Ürünleri bir dizi faydalı model patent belgesi ve buluş patenti almış ve "Teknik İnovasyon Ödülü" ve "Yenilikçi Ürün Ödülü" gibi birçok ödülü defalarca kazanmıştır.
Ayrıca tüm Coolmay ürünleri CE & RoHS sertifikasını geçmiştir.
Hammaddeler ve aksesuarlar
Coolmay tarafından kullanılan hammaddeler ve parçalar en iyisidir: CPU, ithal 32-bit endüstriyel sınıf yongaları, üç boya önleyici korumalı PCB kartını, Amerika Birleşik Devletleri'nden ithal edilen röleleri ve transistörleri ve fotoelektrik yalıtımlı giriş ve çıkışı kullanır. koruma.
1.PLC transistör ve röle kullanımına ilişkin önlemler
PLC çıkışı ortak bir katot çıkışıdır, teorik değer 1A'dır, gerçek kullanım 500mA'dan azdır, COM kablolaması negatiftir, lütfen 24V voltaj kullanın, anahtar olarak kullanıldığında voltaj çıkışı yoktur.Harici bir röle ise, rölenin harici bir güç kaynağına ihtiyacı vardır.
Rölenin kontak ömrü vardır, teorik değeri 30W katıdır ve harici yükün teorik değeri 5A'yı geçmez.Sıklıkla, tam yük akımı hizmet ömrünü etkileyebilir ve voltaj çıkışı olmaz.
2. Coolmay PLC çıkış tipi seçiminde alınacak önlemler
MT: transistör çıkışını, MR: röle çıkışını, MRT: röle transistör karışık çıkışını gösterir.
Transistör çıkışı ile röle çıkışı arasındaki temel farklar şunlardır:
(1)Mevcut yükteki fark.Şu anda, maksimum akım yükü 500MA olan bir transistör kullanıyoruz ve rölenin maksimum akım yükü 5A'dır (EX2N(S)/DX2N(S) serisi PLC'nin maksimum röle akımı 3A'dır);
(2)Çıkış gücü: Transistör yalnızca DC24V güç kaynağına bağlanabilir ve röle DC24V ve AC220V güç kaynağına bağlanabilir;
(3)İşlevsel özellikler: Bir kademeli motoru sürmek için bir darbe göndermeniz gerekiyorsa, transistör çıkışını veya karışık çıkışı kullanmalısınız.Ayrıca çıkış anahtarı aktif ise transistör çıkışı kullanılması tavsiye edilir;
(4)Hem röle hem de transistör mevcutsa transistör çıkışı kullanılması önerilir çünkü transistörün kontak ömrü limiti yoktur ve akım limiti aşmadığı sürece ömür röleden daha uzun olacaktır.
