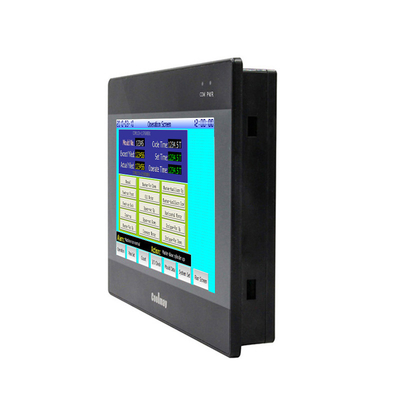

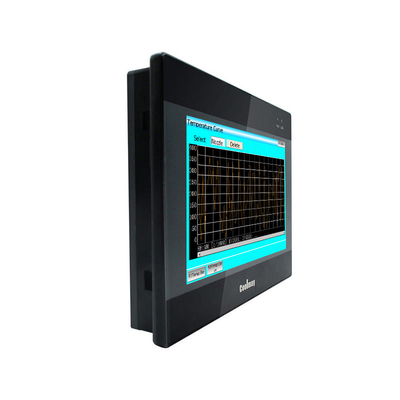

DC24V Hmi Operatör Paneli 65536 Gerçek Renkler RS232 RS485 Desteği MODBUS Serbest Bağlantı Noktası
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Boyut | 212*146*36 | Kesme Boyutu | 192*138 |
|---|---|---|---|
| Ekran Boyutu | 154*87 | Ağırlık | 0.54kg |
| Görüntülemek | 7 inç | Çözünürlük | 800*480 |
| Vurgulamak | 65536 Renkli HMI Operatör Paneli,Destek MODBUS HMI Operatör Paneli,DC24V HMI Operatör Paneli CE |
||
Ürün Açıklaması
DC24V Hmi Operatör Paneli 65536 Gerçek Renkler RS232 RS485 Desteği MODBUS Serbest Bağlantı Noktası
İnsan-Makine Arayüzü (HMI), programlanabilir mantık denetleyicileri (PLC), frekans dönüştürücüler, DC hız regülatörleri ve sayaçlar gibi endüstriyel kontrol ekipmanlarını birbirine bağlar.İnsanlar ve makineler arasındaki bilgi etkileşimini gerçekleştirmek için bir giriş birimi (dokunmatik yüzey, fare vb.) aracılığıyla çalışma parametrelerini yazmak veya çalışma komutlarını girmek için ekranı kullanan dijital bir cihazdır.İki bölümden oluşur: donanım ve yazılım.
ÜRÜN AÇIKLAMASI
USB bağlantı noktası: Evet
Takvim: Evet
Giriş voltajı: DC24 veya %10 VDC veya DC12V/DC5V girişi olarak özelleştirilmiş
Sistem teşhisi: Güç etkisi testi
Sertifika: CE
FCC: FCC Sınıf A'ya uygundur
Parazit önleme testi: 1500Vp-p, darbe periyodu 1us, devam 1s
Quakeproof testi: 10-25Hz(X,Y,Z yönü 2G 30dk)
Yalıtım direnci: 10MQ@500VDc'den fazla
Dokunmatik panel: 4 telli direnç paneli
Özellikler:
Yüksek hassasiyet/güvenilirlik dirençli dokunmatik panel
Çeşitli statik görüntü formatlarını ve GIF animasyonlarını destekleyin
Windows tarafından sağlanan tüm yazı tiplerini destekleyin.
6000 TFT gerçek renkli ekran
Geçmiş verileri depolayabilen bir SD kart ile donatılmıştır
Dikey olarak görüntülenebilir
Birden fazla protokolü destekleyen bir RS232 ve RS485 iletişim portu ile birlikte gelir
| Modeli | MT6070Ben | ||
| Özellikler | Boyut | 212*146*36mm | |
| kesme boyutu | 192*138mm | ||
| Ekran boyutu | 154*87mm | ||
| Ağırlık (kg) | 0,54 | ||
| Görüntülemek | Görüntülemek | 7” TFT | |
|
Çözünürlük (piksel) |
800*480 | ||
| Parlaklık | 300 cd/m² | ||
| Kontrast Oranı | 400:1 | ||
| arka ışık | NEDEN OLMUŞ | ||
| Aydınlatma süresi | 60.000 saat | ||
| Ekran rengi | 65536 gerçek renkler | ||
| Dokunma tipi | 4 telli dirençli panel | ||
| Depolamak | ROM | NOR Flash 16MB(Sistem alanının C Diski)+SD NAND 128MB(D Diski) | |
| Veri deposu | 64MB | ||
| İşlemci | 32bit İşlemci 408MHz | ||
| Arayüz | hafıza kartı | Dahili SD kart (geçmiş verileri depolamak için kullanılır) | |
| USB girişi | USB 2.0×1 (USB bağlantı noktası , programları güncellemek ve geçmiş verileri yüklemek ve indirmek için kullanılabilir; aynı anda Type-C/Type-B indirme arayüzü ile kullanılamaz) | ||
| İndirme bağlantı noktası | TİP-C | ||
| Ethernet bağlantı noktası | İsteğe bağlı | ||
| COM bağlantı noktası | 1 RS232 ve 1 RS485 | ||
| Protokol | MODBUS, serbest bağlantı noktası ve ortak PLC iletişim Protokolünü destekler | ||
| Ses | İsteğe bağlı | ||
| Takvim | Evet | ||
| Giriş gerilimi | DC12~24±10%V olarak varsayılan | ||
| Tüketim | 200mA*24V | ||
| Koruma Sınıfı | IP65 (ön panel) | ||
| Sıcaklık | Ortam ortamı: 0～50℃ |Depolama ortamı: -20~70℃ | ||
| Nem | %20～%90 bağıl nem | ||
| Sertifikasyon | CE | ||
| Yazılım |
CoolMay HMI programlama yazılımı Detaylı bilgi.başvurmakCoolMay HMI kullanım kılavuzu,CoolMay HMI programlama kılavuzu |
||
Hizmet avantajları
Üretim ekipmanı
Çeşitli endüstriler için otomasyon çözümlerinde 15 yıllık uzmanlığa sahip olan Coolmay, 6000 metrekarelik üretim alanı ve 10 üretim hattına, birçok ithal üst düzey smtplacement ekipmanına ve test ekipmanına sahiptir ve aylık üretimi 50.000 adede ulaşabilmektedir.
Hammaddeler ve aksesuarlar
Coolmay tarafından kullanılan hammaddeler ve parçalar en iyisidir: CPU, ithal 32-bit endüstriyel sınıf yongaları, üç boya önleyici korumalı PCB kartını, Amerika Birleşik Devletleri'nden ithal edilen röleleri ve transistörleri ve fotoelektrik yalıtımlı giriş ve çıkışı kullanır. koruma.
SSS
1.PLC transistör ve röle kullanımına ilişkin önlemler
PLC çıkışı ortak bir katot çıkışıdır, teorik değer 1A'dır, gerçek kullanım 500mA'dan azdır, COM kablolaması negatiftir, lütfen 24V voltaj kullanın, anahtar olarak kullanıldığında voltaj çıkışı yoktur.Harici bir röle ise, rölenin harici bir güç kaynağına ihtiyacı vardır.
Rölenin kontak ömrü vardır, teorik değeri 30W katıdır ve harici yükün teorik değeri 5A'yı geçmez.Sıklıkla, tam yük akımı hizmet ömrünü etkileyebilir ve voltaj çıkışı olmaz.
2. Coolmay PLC çıkış tipi seçiminde alınacak önlemler
MT: transistör çıkışını, MR: röle çıkışını, MRT: röle transistör karışık çıkışını gösterir.
Transistör çıkışı ile röle çıkışı arasındaki temel farklar şunlardır:
(1)Mevcut yükteki fark.Şu anda, maksimum akım yükü 500MA olan bir transistör kullanıyoruz ve rölenin maksimum akım yükü 5A'dır (EX2N(S)/DX2N(S) serisi PLC'nin maksimum röle akımı 3A'dır);
(2)Çıkış gücü: Transistör yalnızca DC24V güç kaynağına bağlanabilir ve röle DC24V ve AC220V güç kaynağına bağlanabilir;
(3)İşlevsel özellikler: Bir kademeli motoru sürmek için bir darbe göndermeniz gerekiyorsa, transistör çıkışını veya karışık çıkışı kullanmalısınız.Ayrıca çıkış anahtarı aktif ise transistör çıkışı kullanılması tavsiye edilir;
(4)Hem röle hem de transistör mevcutsa transistör çıkışı kullanılması önerilir çünkü transistörün kontak ömrü limiti yoktur ve akım limiti aşmadığı sürece ömür röleden daha uzun olacaktır.
