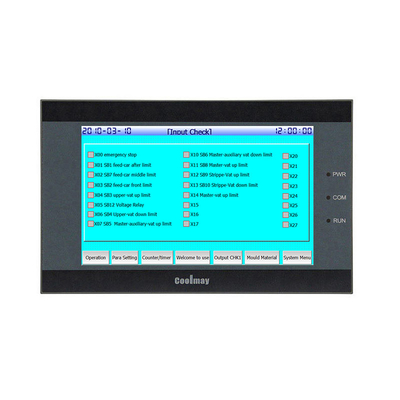

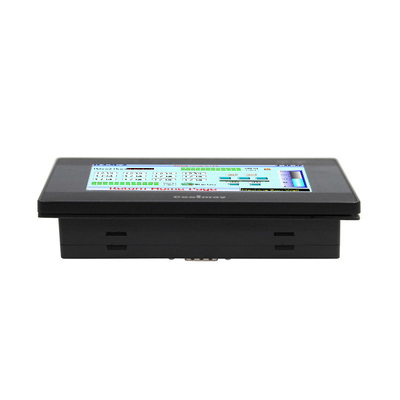

QM3G-50FH PLC Otomasyon Kontrol Paneli Tek Fazlı 6 Kanal 60KHz TİP C RS232 RS485
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Boyut | 151*96*36mm | Kesme Boyutu | 143*86mm |
|---|---|---|---|
| Ağırlık (kg) | 0.3 | Tip | 5"TFT |
| Ekran Boyutu | 108*65mm | Çözünürlük(piksel) | 800*480 |
| Vurgulamak | TİP C PLC Otomasyon Kontrol Paneli,RS485 PLC Otomasyon Kontrol Paneli,RS232 PLC Otomasyon Kontrol Paneli |
||
Ürün Açıklaması
QM3G-50FH Plc Otomasyon Kontrol Paneli 32bit CPU 408MHz 151*96*36mm Tek Faz 6 Kanal 60KHz TYPE-C RS232 RS
Hepsi bir arada çözüm, müşterinin ekipman otomasyon kontrolünün gereksinimlerini karşılamak için denetleyiciyi, çalışma arabirimini, giriş/çıkış, analog giriş/çıkış, yüksek hızlı sayma/darbe ve iletişim bağlantı noktasını kompakt bir birime entegre etmektir.
HMI PLC HEPSİ BİR ARADA ÜRÜN AÇIKLAMASI
Özellik:
1,32K adımlı program kapasitesi, 32K güç kapatma tutma kayıtları, destekleyici kesmeler, lineer ark enterpolasyonu ve PID otomatik ayarlama.
2. Özel şifreleme mümkündür.Dokunmatik ekran ve PLC ayrı ayrı şifrelenebilir ve PLC şifresinin 12345678 olarak ayarlanması programların okunmasını tamamen engelleyebilir.
[Not: PLC yalnızca 8 bit parola şifrelemeyi destekler]
3. PLC programlama, GX Developer 8.86Q ve GX Works2 yazılımıyla uyumludur ve dokunmatik ekran, TPWorks1.39 düzenleme yazılımını kullanır.
4. Ağ modülleri, uzaktan kontrol elde etmek için müşteri gereksinimlerine göre kurulabilir.Daha fazla özellik toplu olarak özelleştirilebilir.
| Mödel | QM3G-50FH |
| Boyut | 151*96*36mm |
| kesme boyutu | 143*86mm |
| Giriş | 24VDC |
| Güç tüketimi | 4-6W |
| HMİ | |
| Özellik | 60.000 renge dayanıklı dokunmatik ekran, portre görüntüsünü destekler |
| Tip | 5"TFT |
| Ekran boyutu | 108*65mm |
| Çözünürlük(piksel) | 800*480 |
| Veri deposu | 64MB (Geçmiş verilerinin saklanması gerekip gerekmediğini lütfen sorun) |
| ROM | NOR Flash 8MB |
| İşlemci | 32bit İşlemci 408MHz |
| COM bağlantı noktaları | C Tipi HMI indirme bağlantı noktası (USB nüfuz etme işlevi aracılığıyla PLC programını indirebilir), RS232 bağlantı noktası |
| Yazılım | Coolmay TPWorks HMI Programlama Yazılımı |
| PLC | |
| G/Ç düzeyi |
- Giriş: Pasif NPN, izole edilmiş genel terminal - Transistör çıkışı: Düşük seviyeli NPN, COM negatife bağlanır - Röle çıkışı: Normalde açık kuru kontak |
| DO tipi ve yükleme |
- MT: 2A/nokta, 4A/4 nokta COM, 5A/12 nokta COM MR: 2A/nokta, 5A/12 nokta COM |
| Yüksek hızlı sayma | Tek faz 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz veya 2 ABZ 60KHz + 1 AB faz 10KHz |
|
Yüksek hızlı darbe (Yalnızca MT modelleri için) |
8 kanal, Y0-Y3 100KHz, Y4-Y7 10KHz'dir. Yüksek hızlı sayma + yüksek hızlı darbe < 480KHz |
| COM bağlantı noktası | 1x TİP-C, 1x RS232, 1x RS485 |
| Yazılım | GX Developer8.86 ile uyumlu veGX ÇALIŞMALARI 2 |
| Detaylı bilgi.bakınız: “Coolmay QM3G-FH Hepsi Bir Arada Kullanım Kılavuzu”, “Coolmay CX3G/FX3GC PLC Programlama Kılavuzu”, “Coolmay TP HMI Kullanım Kılavuzu” | |
Başvuru
Coolmay PLC'leri farklı otomasyon endüstrilerinde yaygın olarak kullanılmaktadır.Çoklu fonksiyonları, mükemmel performansları, kolay kurulumları vb. müşterilere daha fazla kolaylık sunar.
SSS
1.PLC transistör ve röle kullanımına ilişkin önlemler
PLC çıkışı ortak bir katot çıkışıdır, teorik değer 1A'dır, gerçek kullanım 500mA'dan azdır, COM kablolaması negatiftir, lütfen 24V voltaj kullanın, anahtar olarak kullanıldığında voltaj çıkışı yoktur.Harici bir röle ise, rölenin harici bir güç kaynağına ihtiyacı vardır.
Rölenin kontak ömrü vardır, teorik değeri 30W katıdır ve harici yükün teorik değeri 5A'yı geçmez.Sıklıkla, tam yük akımı hizmet ömrünü etkileyebilir ve voltaj çıkışı olmaz.
2. Coolmay PLC çıkış tipi seçiminde alınacak önlemler
MT: transistör çıkışını, MR: röle çıkışını, MRT: röle transistör karışık çıkışını gösterir.
Transistör çıkışı ile röle çıkışı arasındaki temel farklar şunlardır:
(1)Mevcut yükteki fark.Şu anda, maksimum akım yükü 500MA olan bir transistör kullanıyoruz ve rölenin maksimum akım yükü 5A'dır (EX2N(S)/DX2N(S) serisi PLC'nin maksimum röle akımı 3A'dır);
(2)Çıkış gücü: Transistör yalnızca DC24V güç kaynağına bağlanabilir ve röle DC24V ve AC220V güç kaynağına bağlanabilir;
(3)İşlevsel özellikler: Bir kademeli motoru sürmek için bir darbe göndermeniz gerekiyorsa, transistör çıkışını veya karışık çıkışı kullanmalısınız.Ayrıca çıkış anahtarı aktif ise transistör çıkışı kullanılması tavsiye edilir;
(4)Hem röle hem de transistör mevcutsa transistör çıkışı kullanılması önerilir çünkü transistörün kontak ömrü limiti yoktur ve akım limiti aşmadığı sürece ömür röleden daha uzun olacaktır.
