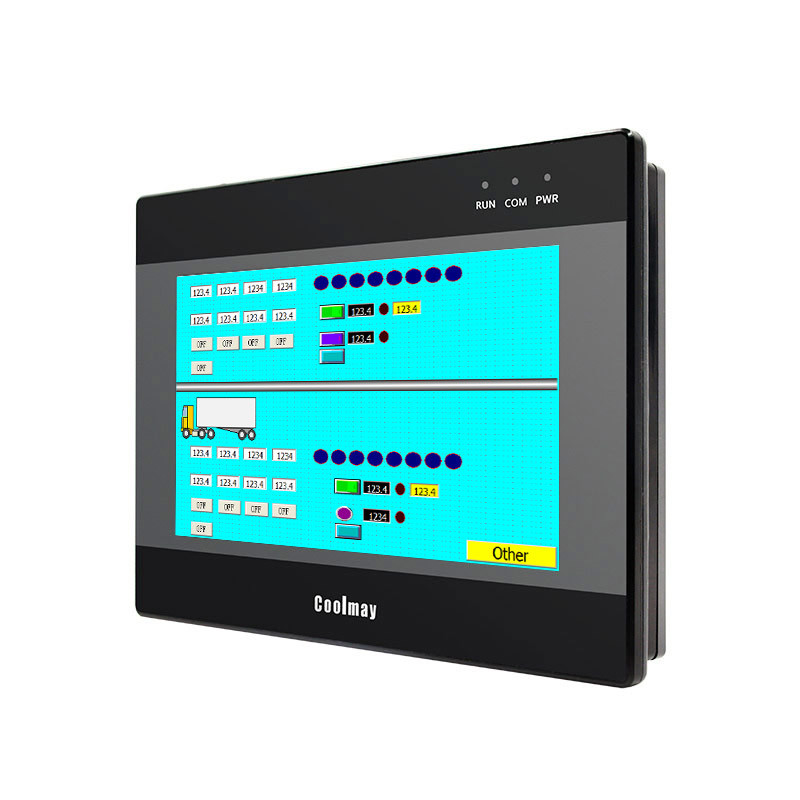

7 inç HMI PLC Allinone QM3G-70FH Dokunmatik Ekranlı Programlanabilir Mantık Denetleyicisi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xBoyut | 200*146*36mm | Kesme Boyutu | 192*138mm |
---|---|---|---|
Giriş | 24di | Çıkış | 20 yap |
Vurgulamak | 7 inç HMI PLC Allinone,7 inç Programlanabilir Mantık Denetleyicisi,Dokunmatik ekran HMI PLC Allinone |
7 inç HMI PLC Allinone QM3G-70FH Dokunmatik Ekranlı Programlanabilir Mantık Denetleyicisi
Kişiselleştirilmiş uygulamalar alanında, coolmay teknolojisi, kullanıcılar için yüksek performanslı endüstriyel entegrasyon kontrol çözümleri oluşturmak için kullanıcılara bir PLC uygulama platformu sağlar.Kullanıcılar için zaman ve maliyet tasarrufu, verimliliği artırmak ve kurumsal rekabet gücünü artırmak.
HMI PLC'nin ürün tanımı
Özellik:
1- Birkaçını destekle.Yüksek hızlı sayımveYüksek hızlı atışHızlandırma ve yavaşlama bağımsızdır. Toplam yüksek hızlı sayım ve nabız 480KHz'yi geçemez.
2. 32K adım program kapasitesi.32K kesim tutma kayıtları.kesinti desteği. doğrusal ve dairesel interpolasyon.PID kendi kendine ayarlama
3. Özel şifreleme.PLC sadece 8 bit şifrelemeyi destekler.
4. PLC programlama yazılımı ile uyumludurGX Developer8.86QveGX Works2ve HMlmViewYazılım.
5Ağ modülü, müşteri isteklerine göre seçilebilir.
-
-
MOdel QM3G-70FH Boyut 200*146*36 mm Kesim boyutu 192*138mm Giriş 24VDC Güç tüketimi 6-7W HMI Özellik 60K renkler dirençli dokunmatik ekran, portreler gösterimini destekler Türü 7.0"TFT Ekran boyutu 154*87mm Çözünürlük (pixel) 800*480 RAM 64MB (Lütfen tarihsel verilerin depolanması gerekip gerekmediğini öğrenin) ROM NOR Flash 16MB CPU 32 bit CPU 408MHz COM portları Tip-C HMI indirme portu (USB penetrasyon fonksiyonu aracılığıyla PLC programını indirebilir), RS232 portu Yazılım Coolmay TPWorks HMI Programlama Yazılımı PLC Girdi/çıkış seviyesi - Giriş: Pasif NPN, halka açık terminal izole edildi
- Transistor çıkışı: Düşük seviye NPN, COM bağlantısı negatif
- Relay çıkışı: Normalde açık kuru temas
DO tipi ve yük - MT: 2A/nokta, 4A/4 puan COM; MT: 0.5A/nokta, 0.8A/4 puan COM, 1.6A/8 puan COM
- MR: 2A/nokta, 4A/4 nokta COM, 5A/12 nokta COM.
Yüksek hızlı sayım Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz veya 2 ABZ 60KHz + 1 AB fazlı 10KHz Yüksek hızlı nabız
(Sadece MT modelleri için)
Y0-Y3 100KHz, Y4-Y7 10KHz.
Yüksek hızlı sayım + yüksek hızlı darbe < 480KHz

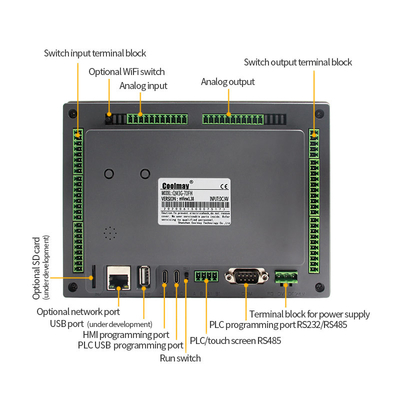

COM bağlantısı 1x TYPE-C, 1x RS232, 1x RS485 Yazılım GX Developer8.86 veGX WORKS 2 Ayrıntılı bilgi için: ️Coolmay QM3G-FH Tümü Bir Kullanıcı Kılavuzu- Evet.Coolmay CX3G/FX3GC PLC Programlama Kılavuzu- Evet.Coolmay TP HMI Kullanıcı Kılavuzu- Evet. Ambalaj ve NakliyePaketleme
Ürünler 1-3 gün boyunca test edilecek ve karton kutuyla paketlenecek.
Sık Sorulan Sorular
1PLC transistörü ve rölesini kullanırken önlemler
PLC çıkışı ortak bir katot çıkışıdır, teorik değeri 1A, gerçek kullanım 500mA'dan azdır, COM kablosu negatif, lütfen 24V voltaj kullanın,Bir anahtar olarak kullanıldığında hiçbir gerilim çıkışı yoktur.Eğer dış bir röle varsa, röle dış bir güç kaynağına ihtiyaç duyar.
Relay'in temas ömrü vardır, teorik değeri 30W çarpıdır ve dış yükün teorik değeri 5A'yı geçmez. Genellikle tam yük akımı hizmet ömrünü etkileyebilir,ve dışarıdaki gerilim yok.
2. Coolmay PLC çıkış türünün seçimi için önlemler
MT: transistör çıkışını gösterir, MR: röle çıkışını gösterir ve MRT: röle transistör karışık çıkışını gösterir.
Transistör çıkışı ve röle çıkışı arasındaki ana farklılıklar şunlardır:
(1) Akım yükünün farkı. Şu anda, 500MA'lık maksimum akım yükü olan bir transistör kullanıyoruz.ve röle'nin maksimum akım yükü 5A'dır (EX2N(S) /DX2N(S serisi PLC'nin maksimum röle akımı 3A'dır);
(2) Çıkış gücü: Transistör sadece DC24V güç kaynağına bağlanabilir ve röle DC24V ve AC220V güç kaynağına bağlanabilir.
(3)Fonksiyonel özellikler: Bir adımlı motoru çalıştırmak için bir dürtü göndermeniz gerekiyorsa, transistör çıkışı veya karışık çıkışı kullanmalısınız.Bir transistör çıkışı kullanılması önerilir;
(4) Hem röle hem de transistör mevcutsa,Bir transistör çıkışı kullanılması önerilir çünkü transistörün temas ömrü sınırı yoktur ve akım sınırı aşmadığı sürece ömür süresi röle'den daha uzun olacaktır.
