Pasif NPN 12AI 8AO PLC dokunmatik panel TYPE C PLC Pac ve özel denetleyiciler Hmi PLC All-in-One
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| DI/DO | Max 12DI/12DO | DI seviyesi | Pasif NPN, genel terminal izole edildi |
|---|---|---|---|
| Yapın türü | MOS tüpü | DO seviyesi | Transistör çıkışı: Düşük seviye NPN, COM negatif bağlantı |
| Yüksek hızlı sayma | 8 channels, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. 8 kanal, Y0-Y3 100KHz, Y4-Y7 10KHz'dir. | Yüksek hızlı darbe | Tek faz 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz veya 2 ABZ 60KHz + 1 AB faz 10KHz |
| Vurgulamak | Pasif NPN PLC dokunmatik paneli,Hmi Plc All-In-One,12AI 8AO PLC dokunmatik paneli |
||
Ürün Açıklaması
Pasif NPN 12AI 8AO PLC dokunmatik panel TYPE C PLC Pac ve özel denetleyiciler Hmi PLC All-in-One
Paket,
* 1 set cihaz (varsayılan olarak gri renk) ve kablolar
* Yazılım ve kılavuzlar ücretsizdir. Web sitemizde mevcuttur veya indirme bağlantıları için lütfen satış ekibimizle iletişime geçin.
Not:
(1) Cihaz aşağıdaki işlevleri içerir:
-

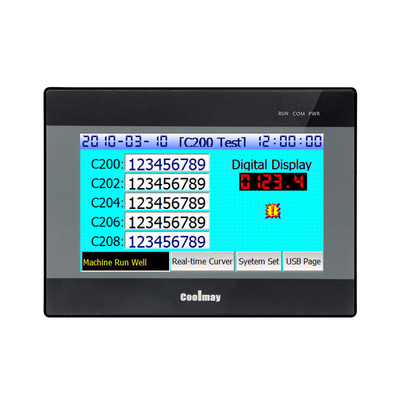

7 inç renkli dokunmatik ekran
-
RS232, RS485 bağlantısı
(2) 1 set kablo ücretsizdir. Ek kablolar için mağazamıza sipariş verin.
Parametreler
| Boyut | 200*146*36 mm |
| Kesim boyutu | 192*138mm |
| Türü | 7"TFT |
| Özellik | 60K renkli dirençli dokunmatik ekran, portreler gösterilmesini destekler |
| RAM | 64MB |
| ROM | NOR Flash 16MB |
| CPU | 32 bit CPU 408MHz |
| Di/DO |
Max 24DI/20DO (max 16MR) |
| DI/DO seviyesi |
Giriş: Pasif NPN, halka açık terminal izole edildi Transistör çıkışı: Düşük seviye NPN, COM negatif bağlantı |
| DO type and load (DO tür ve yük) | MOS tüpü: 2A/nokta, 4A/4 nokta COM, 5A/12 nokta COM |
|
Analog I/O (ihtiyaç duyulmaz) |
Max 12AI/8AO |
| AI tipi (ihtiyaç duyulmaz) |
Termokopül E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V / karışık |
| AO tipi (ihtiyaç duyulmaz) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ karışık/ -5~5V/ -10~10V (1 eksi voltaj için 2AO) |
| Yüksek hızlı sayım |
Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz, veya 2 ABZ 60KHz + 1 AB faz 10 KHz |
| Yüksek hızlı nabız |
Y0-Y3 100KHz, Y4-Y7 10KHz. Yüksek hızlı sayım + yüksek hızlı darbe < 480KHz |

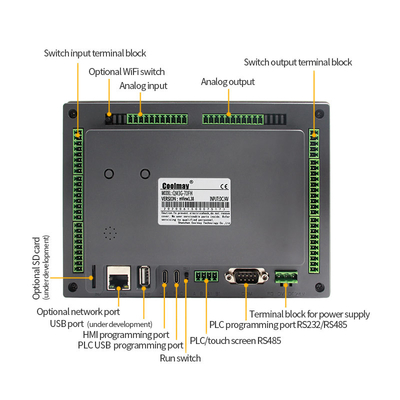

| HMI Bağlantısı | Tip-C HMI indirme portu (USB penetrasyon fonksiyonu aracılığıyla PLC programını indirebilir), RS232 portu |
| HMI isteğe bağlı | 1 RS485 (öntanımlı RS232'den değiştirildi) |
| PLC bağlantısı | 1 TYPE-C, 1 RS232 (program portu) |
| PLC isteğe bağlı |
1 RS485 veya 2 RS485 COM portu (HMI'de RS485 portu ve PLC'de RS232 portu kullanılamaz) |
| PLC isteğe bağlı | CAN (2.0A/B) bağlantı noktası, Ethernet bağlantı noktası, WIFI (öntanımlı olarak RS232 bağlantı noktasını kullanır) |
| HMI Yazılımı | Coolmay mView HMI Programlama Yazılımı |
| PLC yazılımı | Mitsubishi GX Developer 8.86 ve WORKS 2 ile uyumludur |
İsimlendirme kuralları
1. Serisi QM3G: QM3G-FH serisi
2HMI 43FH: 4.3 inç 50FH: 5inç 70FH/70HD/70KFH: 7inç 100FH: 10inç
3Dijital giriş ve çıkış (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Modül tipi M: Evrensel kontrolörün ana modülü
5. Dijital çıkış (DO) türü R: röle; T: trnasistor ((MOS tüpü); RT: hem röle hem de transistor
6Analog giriş (AD) 43FH / 50FH için 4 kanal, 70FH / HD için 12, 70KFH / 100FH için 16 kanal
7Analog çıkış (DA) 43FH/50FH için 2 kanal, 70FH/70HD/70KFH/100FH için 8 kanal
8. AI türü E: Termokapla E (KT, S veya J tipi olarak özelleştirilebilir, negatif sıcaklığı destekler)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (yalnızca 7 ve 10 inç destek V5_ ve V_)
9AO tipi A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((sadece 7 inç ve 10 inç destek negatif voltajı 2 kanalı kapsar)
10. C1 tek faz yüksek hızlı sayım,C2 AB faz sayım,C3 ABZ faz sayım;
Normalde 6 tek fazlı 60KHz veya 2 AB (Z) 60KHz + 1 AB 10KHz destekler.
11. P0:10KHz yüksek hızlı nabız;P:100KHz yüksek hızlı nabız;Normalde 8 kanal,Y0-Y3 100KHz,Y4-Y7 10KHz'dir;Bu yüksek hızlı sayım artı yüksek hızlı nabız 480KHz olmalıdır
12. com port isteğe bağlı olarak Grafik 1'in temel parametresine atıfta bulunur
