xÜrün ayrıntıları
| ROM | NOR Flaş 128Mb | Veri deposu | 128 MB |
|---|---|---|---|
| DI/DO | Max 12DI/12DO | DI seviyesi | Pasif NPN, genel terminal izole edildi |
| Yapın türü | Röle | DO seviyesi | Normalde açık kuru kontak |
| Yüksek hızlı sayma | 8 channels, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. 8 kanal, Y0-Y3 100KHz, Y4-Y7 10KHz'dir. | Yüksek hızlı darbe | Tek faz 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz veya 2 ABZ 60KHz + 1 AB faz 10KHz |
| Vurgulamak | Fırçasız Pwm Çift Motor Hız Kontrolörü,Programlanabilir Mantık Kompresörü,Motor Hız Kontrolü Birimi Modülü |
||
Ürün Açıklaması

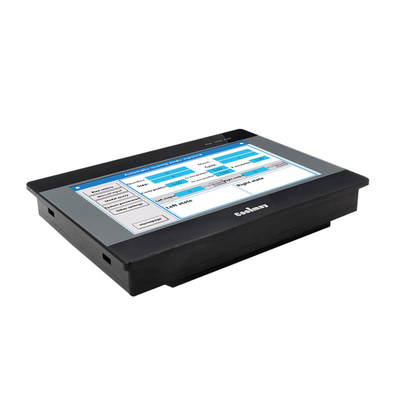

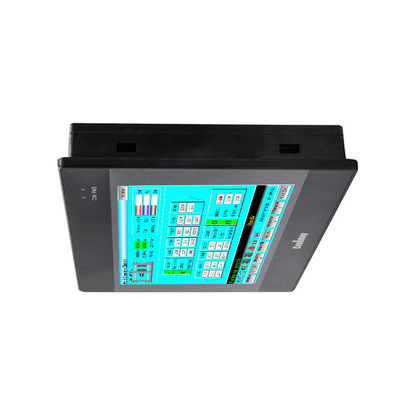

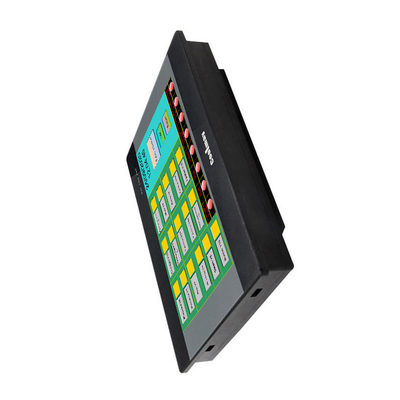

Programlanabilir mantıksal kompresör 4 Eksen 8 Eksen Stepper Servo Driver Brushless Pwm Çift Motor Hız Kontrolörü Birim Modülü
Portlar kısa devre:
PLC giriş terminalinin COM (S/S) bağlantısı
24V, ve X terminalı 0V güç kaynağına bağlı, yani giriş
Sinyalı var.
İki tel sistemi (manyetik kontrol anahtarı): Manyetik anahtarın pozitif kutubu
PLC X terminaline bağlı ve negatif kutup 0V'ye bağlı.
Üç tel sistem (fotoelektrik sensör veya kodlayıcı):PLC anahtarı
üç telli bir fotoelektrik sensör veya kodlayıcıya bağlı, güç kaynağı
sensör veya kodlayıcı pozitif elektrot güç bağlıdır
Sinyal hattı X terminaline bağlanır.
Fotoelektrik sensörlerin NPN tipi olması gerekir (PNP özel özelleştirmeye ihtiyaç duyar).
PLC dijital çıkış kabloları:
Transistör: Çıkış NPN, COM negatif kutupla bağlantılı ve Y
Güç kaynağının pozitif kutubunda yük var.
Relay: Dry bağlantı çıkışı, COM pozitif veya negatif bağlanabilir.
Şekil, röle çıkış modülünün eşdeğer devre şemasını gösterir.
Her bir grup elektrikli olarak izole edilmiştir.
Parametreler
|
Görüntüle |
Boyut |
200*146*36 mm |
|
|
Kesim boyutu |
192*138mm |
|
|
Türü |
7"TFT |
|
|
Özellik |
60K renkli dirençli dokunmatik ekran, portreler gösterilmesini destekler |
|
Hafıza |
RAM |
128MB |
|
|
ROM |
NOR Flash 128MB |
|
|
CPU |
Çift çekirdekli 1GHz |
|
İ/Ç |
Di/DO |
Max 24DI/20DO (max 16MR) |
|
|
DI/DO seviyesi |
Giriş: Pasif NPN, halka açık terminal izole edildi Relay çıkışı: Normalde açık kuru temas |
|
|
DO tipi ve yük |
MR: 2A/point, 5A/12 point COM. |
|
|
Analog I/O (ihtiyaç duyulmaz) |
Max 12AI/8AO |
|
|
AI tipi (ihtiyaç duyulmaz) |
Termokopül E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ karışık |
|
|
AO tipi (ihtiyaç duyulmaz) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ karışık/ -5~5V/ -10~10V (1 eksi voltaj için 2AO) |
|
Yüksek hızlı fonksiyon |
Yüksek hızlı sayım |
Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz, veya 2 ABZ 60KHz + 1 AB faz 10 KHz |
|
|
Yüksek hızlı nabız |
Y0-Y3 100KHz, Y4-Y7 10KHz. Yüksek hızlı sayım + yüksek hızlı darbe < 480KHz |
|
Bağlantı |
HMI |
Tip-C HMI indirme portu (USB penetrasyon fonksiyonu aracılığıyla PLC programını indirebilir), RS232 portu |
|
|
|
1 RS485 (öntanımlı RS232'den değiştirildi) |
|
|
PLC |
1 TYPE-C, 1 RS232 (program portu) |
|
|
|
1 RS485 veya 2 RS485 COM portu (HMI'de RS485 portu ve PLC'de RS232 portu kullanılamaz) |
|
|
|
CAN (2.0A/B) bağlantı noktası, Ethernet bağlantı noktası, WIFI (öntanımlı RS232 bağlantı noktasını kullanır) |
|
Yazılım |
HMI |
Sıcak olabilir. |
|
|
PLC |
Mitsubishi GX Developer 8.86 veİşler 2 |
İsimlendirme kuralları
1. SerisiEX3G-80:EX3G-80Serisi
2HMI 43FH: 4.3 inç 50FH: 5inç 70FH/70HD/70KFH: 7inç 100FH: 10inç
3Dijital giriş ve çıkış (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Modül tipi M: Evrensel kontrolörün ana modülü
5. Dijital çıkış (DO) türü R: röle; T: trnasistor ((MOS tüpü); RT: hem röle hem de transistor
6Analog giriş (AD) 43FH / 50FH için 4 kanal, 70FH / HD için 12, 70KFH / 100FH için 16 kanal
7Analog çıkış (DA) 43FH/50FH için 2 kanal, 70FH/70HD/70KFH/100FH için 8 kanal
8. AI türü E: Termokapla E (KT, S veya J tipi olarak özelleştirilebilir, negatif sıcaklığı destekler)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (yalnızca 7 ve 10 inç destek V5_ ve V_)
9AO tipi A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((sadece 7 inç ve 10 inç destek negatif voltajı 2 kanalı kapsar)
10. C1 tek faz yüksek hızlı sayım,C2 AB faz sayım,C3 ABZ faz sayım;
Normalde 6 tek fazlı 60KHz veya 2 AB (Z) 60KHz + 1 AB 10KHz destekler.
11. P0:10KHz yüksek hızlı nabız;P:100KHz yüksek hızlı nabız;Normalde 8 kanal,Y0-Y3 100KHz,Y4-Y7 10KHz'dir;Bu yüksek hızlı sayım artı yüksek hızlı nabız 480KHz olmalıdır
12. com port isteğe bağlı olarak Grafik 1'in temel parametresine atıfta bulunur
