5 inç bütünleşik Hmi Plc tümü bir panelde 12DI 4AI/2AO 10v sıcaklık analog
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İşlemci | 32bit İşlemci 408MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| Veri deposu | 64MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| Yapın türü | MOS tüpü | İndirme bağlantı noktası | TİP-C |
| Vurgulamak | 10v Hmi Plc All In One,12DI Hmi Plc Tümü Bir,Entegre Hmi Plc All In One Panel |
||
Ürün Açıklaması
5 inç bütünleşik Hmi Plc tümü bir panelde 12DI 4AI/2AO 10v sıcaklık analog
İsimlendirme kuralları
1. Serisi QM3G: QM3G-FH serisi
2HMI 43FH: 4.3 inç 50FH: 5inç 70FH/70HD/70KFH: 7inç 100FH: 10inç
3Dijital giriş ve çıkış (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Modül tipi M: Evrensel kontrolörün ana modülü
5. Dijital çıkış (DO) türü R: röle; T: trnasistor ((MOS tüpü); RT: hem röle hem de transistor
6Analog giriş (AD) 43FH / 50FH için 4 kanal, 70FH / HD için 12, 70KFH / 100FH için 16 kanal
7Analog çıkış (DA) 43FH/50FH için 2 kanal, 70FH/70HD/70KFH/100FH için 8 kanal
8. AI türü E: Termokapla E (KT, S veya J tipi olarak özelleştirilebilir, negatif sıcaklığı destekler)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (yalnızca 7 ve 10 inç destek V5_ ve V_)
9AO tipi A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((sadece 7 inç ve 10 inç destek negatif voltajı 2 kanalı kapsar)
10. C1 tek faz yüksek hızlı sayım,C2 AB faz sayım,C3 ABZ faz sayım;
Normalde 6 tek fazlı 60KHz veya 2 AB (Z) 60KHz + 1 AB 10KHz destekler.
11. P0:10KHz yüksek hızlı nabız;P:100KHz yüksek hızlı nabız;Normalde 8 kanal,Y0-Y3 100KHz,Y4-Y7 10KHz'dir;Bu yüksek hızlı sayım artı yüksek hızlı nabız 480KHz olmalıdır
12. com port isteğe bağlı olarak Grafik 1'in temel parametresine atıfta bulunur
Parametreler

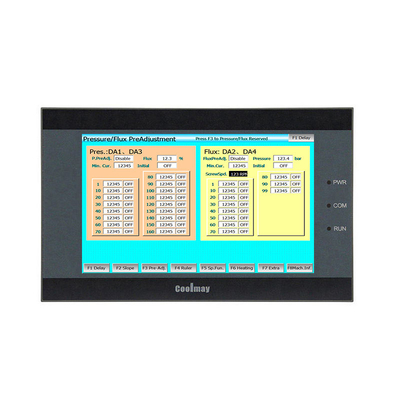

| Görüntüle | Boyut | 151*96*36mm |
| Kesim boyutu | 143*86mm | |
| Türü | 5 inçlik TFT | |
| Özellik | 60K renkli dirençli dokunmatik ekran, portreler gösterilmesini destekler | |
| Hafıza | RAM | 64MB |
| ROM | NOR Flash 8MB | |
| CPU | 32 bit CPU 408MHz | |
| İ/Ç | Di/DO | En fazla 12DI/12DO |
| DI/DO seviyesi | Giriş: Pasif NPN, halka açık terminal izole edildi | |
| DO tipi ve yük | MOS tüpü: 2A/nokta, 4A/4 nokta COM, 5A/12 nokta COM | |
|
Analog I/O (ihtiyaç duyulmaz) |
Max 4AI/2AO | |
| AI tipi (ihtiyaç duyulmaz) |
Termokopül E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ karışık |
|
| AO tipi (ihtiyaç duyulmaz) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ karışık | |
| Yüksek hızlı fonksiyon | Yüksek hızlı sayım |
Tek fazlı 6 kanal 60KHz veya 2 AB 60KHz + 1 AB 10KHz, veya 2 ABZ 60KHz + 1 AB faz 10 KHz |
| Yüksek hızlı nabız |
Y0-Y3 100KHz, Y4-Y7 10KHz. Yüksek hızlı sayım + yüksek hızlı darbe < 480KHz |
|

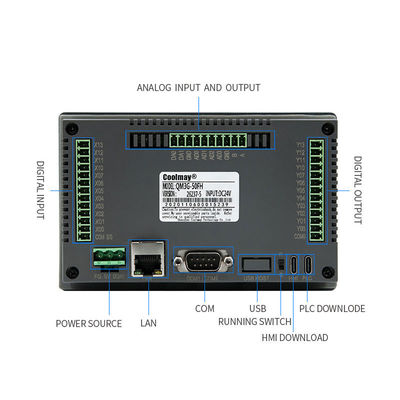

| Bağlantı | HMI | Tip C HMI indirme portu |
| PLC | 1 TYPE-C, 1 RS232 (program portu) | |
|
1 RS485 veya 2 RS485 COM bağlantı noktası (bunlardan biri varsayılan RS232 bağlantı noktasından değiştirilmiştir); 1 WIFI (öntanımlı RS232 bağlantısını kullanın) |
||
| Yazılım | HMI | Coolmay TPworks HMI Programlama Yazılımı |
| PLC | Mitsubishi GX Developer 8.86 ve WORKS 2 ile uyumludur |
Özellikleri
1Süper fonksiyonlar.PLC, FX3G/FX3U/FX3S PLC ile uyumludur.Hızlı çalışır.
2. Yüksek entegrasyon.Dijital noktalar en fazla 30 giriş ve 30 çıkıştan oluşur.Dijital çıkış transistör,reley veya karışık çıkış olabilir.Analog 16 giriş ve 8 çıkışa kadar ulaşabilir.2 PLC COM portu var (Rs232 ve USB portu)HMI'de 1 indirme portu.
3. Çok sayıda yüksek hızlı sayım ve yüksek hızlı nabız destekler. Hızlandırma ve yavaşlama bağımsızdır. Toplam
Yüksek hızlı sayım ve nabız 480KHz'den fazla olamaz.
4. 32K adım program kapasitesi, 32K güç kapalı tutma kayıtları, kesinti desteği, doğrusal ve dairesel interpolasyon, PID kendi kendine ayarlama.
5. Özel şifreleme.Doğrudan okuma verilerini önlemek için 12345678 olarak şifre ayarlayın. ((PLC sadece 8 bit şifreleme destekler)
6. PLC, GX Developer8.86Q ve GX Works2 programlama yazılımı ile uyumludur ve HMI mView yazılımıdır.
7Ağ modülü, uzaktan kontrolü gerçekleştirmek için müşteri gereksinimlerine göre seçilebilir.
Toplu sipariş için daha fazla model desteklenir.
